Les systèmes de communication sans fil sont fait de circuits intégrés radio fréquence spécifiques, aux performances optimisées:
Le tableau suivant présente quelques exemples d’applications utilisant des circuits radio fréquences :
| Application | GSM | DECT | UMTS | Bluetooth | IEEE 820.11a | IEEE 820.1b |
|---|---|---|---|---|---|---|
| Description | Mobile phone 1st generation |
Cordless phone |
Mobile phone 3rd generation |
Wireless network |
Very high rate wireless networking |
High rate wireless networking |
| Frequency (MHz) | 890-915 |
1880-1900 |
1910-2200 |
2450 |
5200 |
2450 |
| Data rate | 12Kb/s |
100Kb/s |
0.1-2Mb/s |
0.72-10Mb/s |
6-18Mb/s |
1-5Mb/s |
| Output Power | 1-2 Watts |
100mW |
1 watt |
100mW |
0.1-1 Watt |
0.1-1 Watt |
Ce que l’on appelle communément HF « haute fréquence » couvre les bandes de fréquences officiellement nommée UHF « Ultra Haute Fréquences » de 300MHz à 3GHz mais aussi les SHF « Super Haute Fréquences » de 3GHz à 30GHz. La bande de fréquence officiellement nommé HF de 3 à 30MHz n’est quasiment plus utilisée par les circuits HF.

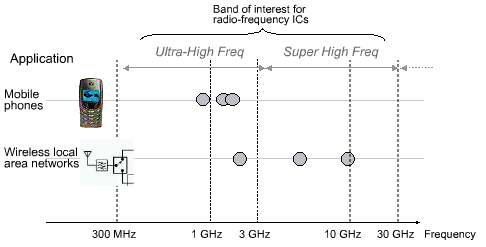

La figure suivante positionne les fréquences des téléphones mobiles et réseaux sans fils (ces circuits seront détaillés par la suite):
